Адрес IPv4 устройства может быть назначен автоматически с помощью динамического протокола IP-адресации, такого как DHCP, или введен вручную. При подключении устройства к проводной ЛВС убедитесь, что разъемы кабеля ЛВС плотно вставлены в порты.

Настройка адреса IPv4

1. Нажмите ().

2. С помощью / выберите <Network> (Сеть) и нажмите .

• Когда появится сообщение, нажмите .

3. Выберите <TCP/IP Settings> (Настройки TCP/IP) <IPv4 Settings> (Настройки IPv4) <IP Mode> (Режим IP).

4. Настройте параметры IP-адреса.

(a) <Авто>
Выберите для автоматического назначения IP-адреса через протокол, такой как DHCP.
(б) <Manual> (Вручную)
Выберите, чтобы настроить IP-адрес, указав его вручную.

Автоматическое назначение IP-адреса
4-A-1. Выберите <Auto> (Авто) и нажмите .

4-A-2. Выберите <Protocol> (Протокол) и нажмите .

4-A-3. Выберите <Use DHCP> (Использовать DHCP), <Use BOOTP> (Использовать BOOTP) или <Use RARP> (Использовать RARP) и нажмите .

• Можно использовать только один из протоколов DHCP, BOOTP и RARP. Если для выбранного протокола установлено значение <On> (Вкл.), для двух других протоколов автоматически устанавливается значение <Off> (Выкл.).

4-A-4. Выберите <On> (Вкл.) и нажмите .

4-A-5. Нажмите .

4-A-6. Выберите <Auto IP> (Автоматическое назначение IP-адреса) и нажмите .

4-A-7. Выберите <On> (Вкл.) и нажмите .

ПРИМЕЧАНИЕ:
В случае использования DHCP
Если выключить и снова включить питание, будет назначен IP-адрес, отличный от текущего. Это может привести к отключению печати. Чтобы использовать DHCP, обратитесь к сетевому администратору и укажите один из следующих параметров.

• Настройка функции динамического обновления DNS
• Настройка параметров сервера DHCP для постоянного назначения одного IP-адреса

Если нет необходимости использовать DHCP/BOOTP/RARP для назначения IP-адреса

• Установите для всех протоколов значение <Off> (Выкл.). Если указать для параметров Use DHCP> (Использовать DHCP), <Use BOOTP> (Использовать BOOTP) или <Use RARP> (Использовать RARP) значение <On> (Вкл.), когда серверы DHCP/BOOTP/RARP недоступны, устройство потратит время и ресурсы связи на поиск сети для доступных служб.

IP-адреса, которым отдается приоритет

• IP-адреса, назначенные с помощью DHCP/BOOTP/RARP замещают адреса, назначенные с помощью Auto IP.

Ввод IP-адреса вручную
4-B-1. Выберите <Manual> (Вручную) и нажмите .

4-B-2. Выберите <IP Address Settings> (Настройки IP-адреса) и нажмите .

4-B-3. Укажите IP-адрес, маску подсети и адрес шлюза (или шлюз по умолчанию).

• Выберите параметр для настройки, нажмите , введите адрес и нажмите .

ПРИМЕЧАНИЕ:
Ввод адресов

• С помощью / перейдите к нужному полю (области ввода с разделителями-точками) и используйте цифровые клавиши для увеличения/уменьшения значения.

Если вы не знаете, какой IP-адрес необходимо ввести

• IP-адрес можно узнать в настройках маршрутизатора сети.

5. Выполните принудительную перезагрузку.
После выполнения принудительной перезагрузки настройки вступят в силу. Подробные сведения см. в "Руководстве пользователя" с веб-сайта Canon (http://canon.com/oip-manual).

Определение IP-адреса для присвоения устройству

Если необходимо использовать фиксированный IP-адрес устройства, можно указать его, как показано ниже.

Назначение IP-адреса
IP-адрес состоит из четырех чисел, разделенных точками (.) (пример: 192.168.1.45). Каждое число должно находиться в диапазоне от 0 до 255. Как правило, первые три числа должны совпадать с указанными для маршрутизатора, поскольку они являются общими в сети. Определите последнее число (например, 45 в 192.168.1.45), которое отличается от последнего числа других устройств.

Проверка настроек маршрутизатора
Если необходимо использовать фиксированный IP-адрес, проверьте настройки протокола DHCP, который автоматически назначает IP-адрес в сети. Чтобы избежать дублирования IP-адреса, необходимо назначить IP-адрес вне диапазона IP-адресов, назначаемых протоколом DHCP. Поскольку маршрутизатор часто функционирует как сервер DHCP, проверьте настройки маршрутизатора.

1. Отобразите экран настроек маршрутизатора.

2. Проверьте диапазон IP-адресов, назначаемых протоколом DHCP.

• Диапазон IP-адресов, назначаемых протоколом DHCP, устанавливается в зависимости от маршрутизатора.

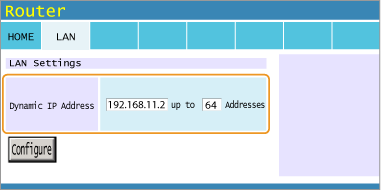

Пример экрана настроек DHCP маршрутизатора:

3. Определите IP-адрес устройства.

• В примере экрана, показанном в шаге 2, устройству назначается IP-адрес в диапазоне от 192.168.11.66 до 192.168.11.254, поскольку IP-адрес, который маршрутизатор назначает по протоколу DHCP, находится в диапазоне от 192.168.11.2 до 192.168.11.65.
