Подключение телефонной линии
Номер FAQ: 8202129300
Дата выпуска: 18 августа 2014
Решение:
Метод подключения может быть разным, это зависит от телефонной линии.
- Если аппарат подключается непосредственно к телефонной линии на стене/Если аппарат подключается через сплиттер xDSL:
-> См. раздел [ Базовое подключение ] на этой странице.
- Если аппарат подключается к другой линии, например к xDSL:
-> См. раздел [ Подключение различных линий ] на этой странице.
Если подключение произведено неправильно, аппарат не сможет отправлять/принимать факсы. Подключите устройство правильно.
ВАЖНО
Не подсоединяйте факсимильные аппараты и/или телефоны параллельно (только для США и Канады)
Если два или более факсимильных аппарата и/или телефона подключены параллельно, могут возникнуть описанные ниже проблемы и сбои в работе устройства.
- -При снятии трубки телефона, подключенного параллельно, во время передачи или приема факса возможно искажение изображения факсимильного сообщения или ошибка связи.
- - Некоторые доступные службы, например [Caller ID/Определитель номера], могут работать неправильно.
Если параллельное подключение является единственным возможным вариантом, установите TEL priority mode (Режим приоритета телефона) для режима приема. Получение факсов вручную будет недоступно.
Основное подключение
Убедитесь, что аппарат отключен, и подключите один конец поставляемого телефонного кабеля к разъему телефона аппарата с маркировкой "LINE, а другой конец — к розетке на стене или разъему телефона сплиттера xDSL.
При подключении телефона к устройству убедитесь, что устройство отключено и подключите один конец модульного кабеля к разъему внешнего устройства с маркировкой "EXT.", а другой конец к розетке телефонной линии телефона.
ВАЖНО
- Перед включением аппарата убедитесь, что подключение телефонного кабеля произведено.
При подключении телефонного кабеля при включенном устройстве отключите устройство и отсоедините кабель питания. Подождите одну минуту и подключите телефонную линию и кабель питания.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Перед подключением телефона снимите колпачок разъема телефонного кабеля.
- Для пользователей в Великобритании
Если кабель внешних устройств не подходит к разъему устройства, необходимо приобрести адаптер B.T. и подключить его следующим образом:
Подключите адаптер B.T. к модульному кабелю, соединяющему внешнее устройство, затем вставьте адаптер B.T. адаптера внешнего устройства.
Подключение различных линий
В этом разделе описывается подключение различных линий.Эти примеры могут подходить не ко всем моделям подключения. Дополнительную информацию см. в технической инструкции, которая прилагается к сетевому устройству (устройства управления, такие как модем xDSL (цифровая абонентская линия) или адаптер терминала), подключаемому к данному устройству.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Цифровая абонентская линия xDSL — это общий термин для обозначения технологий, обеспечивающих высокоскоростной цифровой доступ по абонентской телефонной линии, например ADSL/HDSL/SDSL/VDSL.

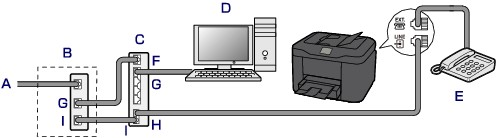

- Подключение интернет-телефона
A Цифровая абонентская линия
B.Модем xDSL (распределитель может быть не встроен в модем)
C.Широкополосный маршрутизатор, совместимый с интернет-телефоном
D.Компьютер
E.Телефон или автоответчик
F.Порт WAN (Глобальная вычислительная сеть)
G.Порт ЛВС (Локальная сеть)
H.Порт TEL
I.Порт LINE
* Конфигурации и имена портов могут отличаться в зависимости от устройства.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- При соединении с линией xDSL необходимо выбрать тип линии, указанный для параметра [Telephone line type/Тип телефонной линии]

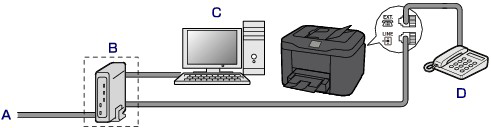

- Подключение к xDSL
A.Аналоговая абонентская линия
B.Модем xDSL (распределитель может быть не встроен в модем)
C.Компьютер
D.Телефон или автоответчик
ВАЖНО
- Если распределитель не встроен в модем, сначала необходимо подсоединить распределитель, затем кабель телефонной линии (от настенной телефонной розетки). Не подсоединяйте распределители параллельно. Возможно, устройство не сможет функционировать должным образом.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- При соединении с линией xDSL необходимо выбрать тип линии, указанный для параметра [Telephone line type/Тип телефонной линии]
- Подключение к линии ISDN
Более подробную информацию о подключении и настройке ISDN (цифровая сеть с интеграцией обслуживания) см. в руководстве, поставляемом вместе с адаптером терминала или маршрутизатором.
Поддерживаемые модели
- MAXIFY MB2040
- MAXIFY MB2050
- MAXIFY MB2340
- MAXIFY MB2350
- MAXIFY MB5040
- MAXIFY MB5050
- MAXIFY MB5340
- MAXIFY MB5350
