Подключение к внешнему монитору для воспроизведения видеозаписей (VIXIA HF G40 / LEGRIA HF G40)
Номер FAQ: 8202736900
Дата выпуска: 13 октября 2015
Решение:
При подключении видеокамеры к внешнему монитору для записи или воспроизведения используйте разъем видеокамеры, совпадающий с тем, который вы хотите использовать на мониторе. Затем выберите конфигурацию выходного видеосигнала.
Видеокамера автоматически переключается между разъемами AV OUT и HDMI OUT в зависимости от внешнего подключения.
ВАЖНО
- Перед подключением убедитесь, что видеокамера и внешний монитор отключены.
- Также ознакомьтесь с документацией к внешнему устройству.
ПРИМЕЧАНИЕ
Расположение и форма кнопок управления, отображаемые экраны и настройки могут различаться в зависимости от используемой модели.

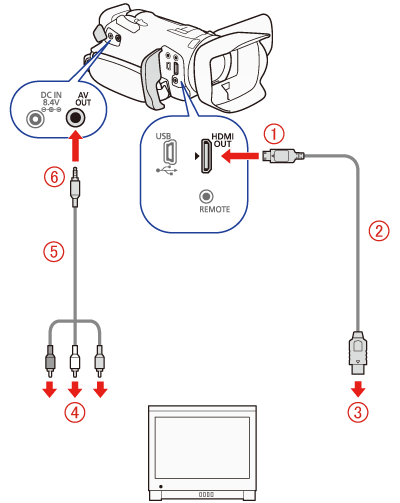

Схема подключения
: разъем HDMI OUT
: высокоскоростной HDMI-кабель HTC-100/S (входит в комплект поставки)
: HDMI IN
: VIDEO IN / AUDIO IN
: Cтерео видеокабель STV-250N (в комплекте)
: разъем AV OUT
СПРАВОЧНАЯ ИНФОРМАЦИЯ
- Рекомендуется подключить видеокамеру к бытовой электророзетке с помощью компактного адаптера питания.
Использование разъема HDMI OUT
Разъем HDMITM OUT также обеспечивает цифровое соединение и вывод аудио- и видеосигнала.Если выбрать [
Automatic/Автоматически], выходной сигнал автоматически переключится на HD или SD в зависимости от возможностей внешнего монитора. В режиме CAMERA (Камера) разъем HDMI OUT выводит двухканальный линейный аудиосигнал PCM с частотой дискретизации 48 кГц.

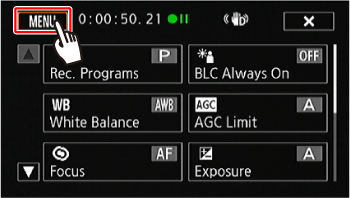

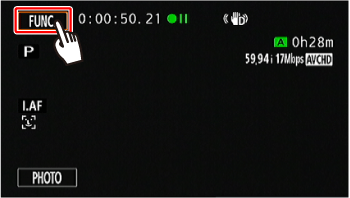

1. Коснитесь [
].

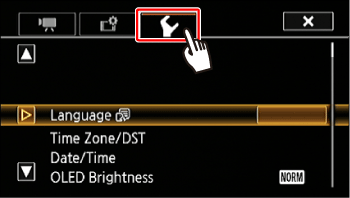

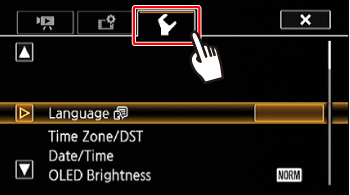

2. Коснитесь [
].
3.

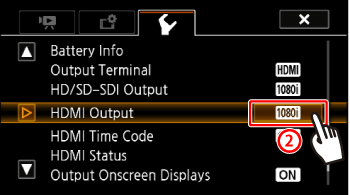

Проведите пальцем вверх и вниз, чтобы поместить [HDMI Output/Выход HDMI] в оранжевую полосу выделения, и
коснитесь кнопки.

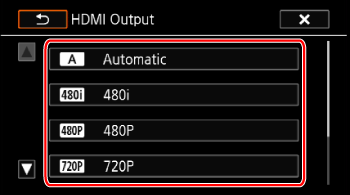

4. Коснитесь нужного параметра.
5. Коснитесь [
].
ПРИМЕЧАНИЕ
- Выходной HDMI-разъем на видеокамере работает только как видеовыход. Не подключайте к нему выходной HDMI-разъем внешнего устройства, так как видеокамера может выйти из строя.
- Если внешний монитор подключен к разъему HDMI OUT, видеосигнал разъема AV OUT отсутствует.
- При подключении видеокамеры к мониторам DVI не может быть гарантирована корректная работа.
- В зависимости от монитора видео может воспроизводиться неправильно. В этом случае используйте другой разъем.
- Если выбран параметр, отличный от [ Automatic/Автоматически], и подключенный монитор несовместим с выходным сигналом видеокамеры, выход HDMI будет отключен.
- По умолчанию информация, которая обычно отображается на экране дисплея камеры, будет выводиться по выходному каналу. Это можно изменить с помощью параметра [ ] -> [Output Onscreen Displays/Вывод отображения информации].
Использование разъема AV OUT
Разъем AV OUT выводит аналоговый видеосигнал, преобразованный с понижением частоты, и аудиосигнал для подключения к мониторам с помощью композитного аудио/видеовхода.ПРИМЕЧАНИЕ
- При воспроизведении сцены на мониторе с соотношением сторон 4:3 монитор автоматически переключается в широкоэкранный режим, если он совместим с системой Video ID-1.
- При подключении видеокамеры к монитору со стандартным разрешением без широкоэкранного режима необходимо изменить параметр [
] -> [TV Type/Тип телевизора].
Синхронизация видео и отслеживаемого аудио
Данная видеокамера может выводить аудиосигнал через разъемы HDMI OUT, AV OUT или [
] (наушники).
Если аудиосигнал выводится через разъем AV OUT или [ ] (наушники), можно синхронизировать аудиосигнал с видеосигналом или выводить аудиосигнал видеокамеры в реальном времени.
Если аудиосигнал выводится в реальном времени, произойдет небольшая задержка. Однако, независимо от настроек, аудио- и видеосигналы будут синхронизированы.
1. Установите переключатель питания в положение [CAMERA/Камера].

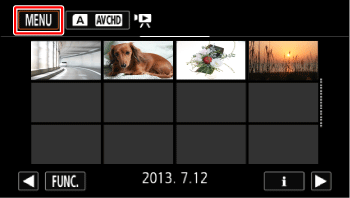

2. Коснитесь [
].
3. Коснитесь [ ].
4. Коснитесь [ ].

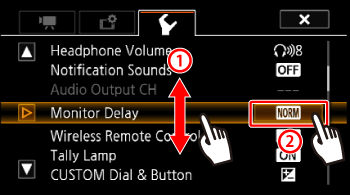

5. Коснитесь [Monitor Delay/Воспроизведение с задержкой].

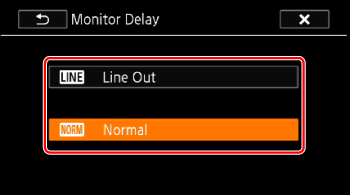

6. Коснитесь нужного параметра
[
Line Out/Линейный выход]: синхронизация аудио- и видеосигналов.
[
Normal/Нормальный] (
значение по умолчанию): вывод аудио в режиме реального времени.
7. Коснитесь [ ].
Поддерживаемые модели
- LEGRIA HF G40
